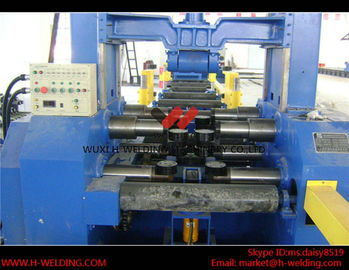

H Beam Dây chuyền sản xuất nặng Máy móc Duty hội cho kết cấu thép

Thông tin chi tiết sản phẩm:

Place of Origin:	China
Hàng hiệu:	H-WELDING
Chứng nhận:	CE
Model Number:	Z25

Thanh toán:

Minimum Order Quantity:	1 Set
Giá bán:	negotiation
Packaging Details:	Mainframe naked in container, electrical control box in plywood cases (Non fumigation) then in container.
Delivery Time:	15 working days after received your payment
Payment Terms:	30% T/T as advance payment when sign the contract, 70% T/T as balance payment before delivery or 100% irrevocable LC at sight
Supply Ability:	30sets per month

Tiếp xúc

Chi tiết sản phẩm

Product Name:	Z25 H Beam Production Line Assembly Machine	Application:	H beam track welding
Inverter:	Mitsubishi	Welder:	Spot welding
Available flange height:	2500mm	Linkage control:	Available
Input conveyor:	2.6m*3	Output conveyor:	2.6m*3
Điểm nổi bật:	máy lắp ráp , h chùm máy lắp ráp

Z25 H Beam Dây chuyền sản xuất Máy hội Trong kết cấu thép Heavy Duty

Thông số kỹ thuật:

Mô hình		Z15	Z18	Z20
Kích Web (mm)	Chiều cao	200-1500	200-1800	200-2000
	bề dầy	6-32	6-32	6-32
	Chiều dài	2.000-15.000	2.000-15.000	2.000-15.000
kích thước mặt bích (mm)	Chiều rộng (mm)	200-800	200-800	200-800
	Độ dày (mm)	6-40	6-40	6-40
	Chiều dài (mm)	4.000-15.000	4.000-15.000	4.000-15.000
tốc độ lắp ráp (m / phút)		0,6-6	0,5-6	0,5-6

1- xi lanh trên báo chí; chùm 2 trên; 3-cột; chùm 4 nâng; con lăn 5 trên báo chí; thiết bị 6-arc-hướng dẫn; 7-web kẹp thiết bị; 8-bích thiết bị kẹp; chùm 9-dưới; hội đồng quản trị 10-vách, con lăn truyền 11-chính, 12-coupler; giảm 13 động cơ;

Lưu ý: Hình ảnh chỉ để tham khảo. Gắn-vị trí của các yếu tố có thể được điều chỉnh

tùy theo điều kiện thực tế.

Sự miêu tả:

Các liên kết tự động là chính xác; không cần phải điều chỉnh mỗi lần (độ lệch tâm con lăn được sử dụng để điều chỉnh nhích).
Trong thời gian lắp ráp, giá dừng thủy lực ở cả hai bên có thể đảm bảo sự liên kết của phía cuối trang web và mặt bích.

Các ứng dụng:

Phía trên báo chí-beam được thông qua với trái và phải 4 nhóm dẫn đường, bảo đảm sự ổn định nhấn.
Các đơn vị cung-tracing chỗ hàn tự động được điều khiển bằng xilanh dầu nhẹ, mà không cần khí nén.

Lợi thế cạnh tranh:

Các hệ thống điều khiển thông qua Nhật Bản "MITSUBISHI" PLC điều khiển, tốc độ lắp ráp lái xe với động cơ chính được điều chỉnh thông qua AC Inverter.
Hệ thống thủy lực là tiêu chuẩn sản phẩm được sản xuất bởi Trung Quốc và công ty nước ngoài Công ty liên doanh, và được trang bị bộ lọc tốt, bảo đảm thực hiện lâu dài và đáng tin cậy của các van điện từ.
